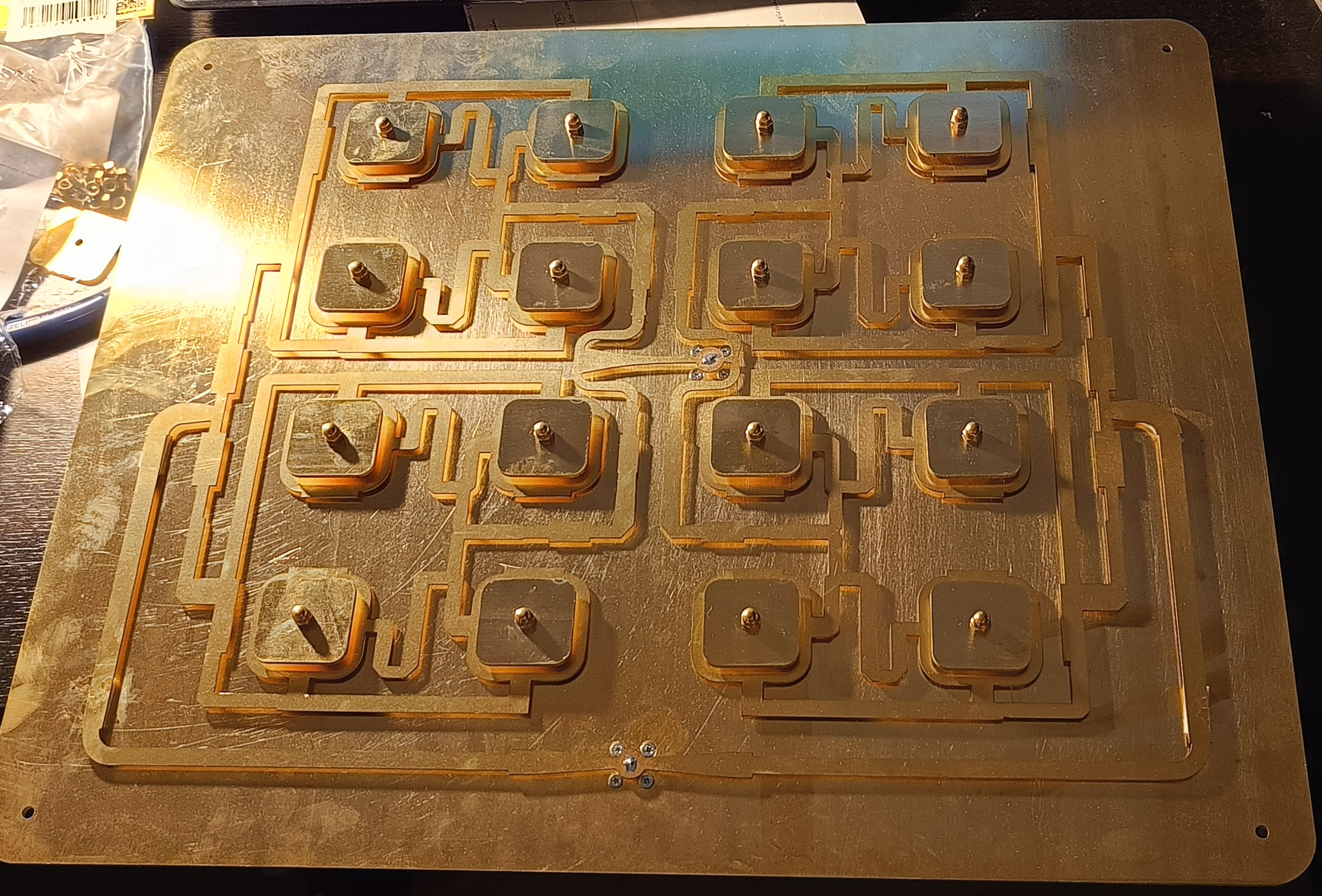

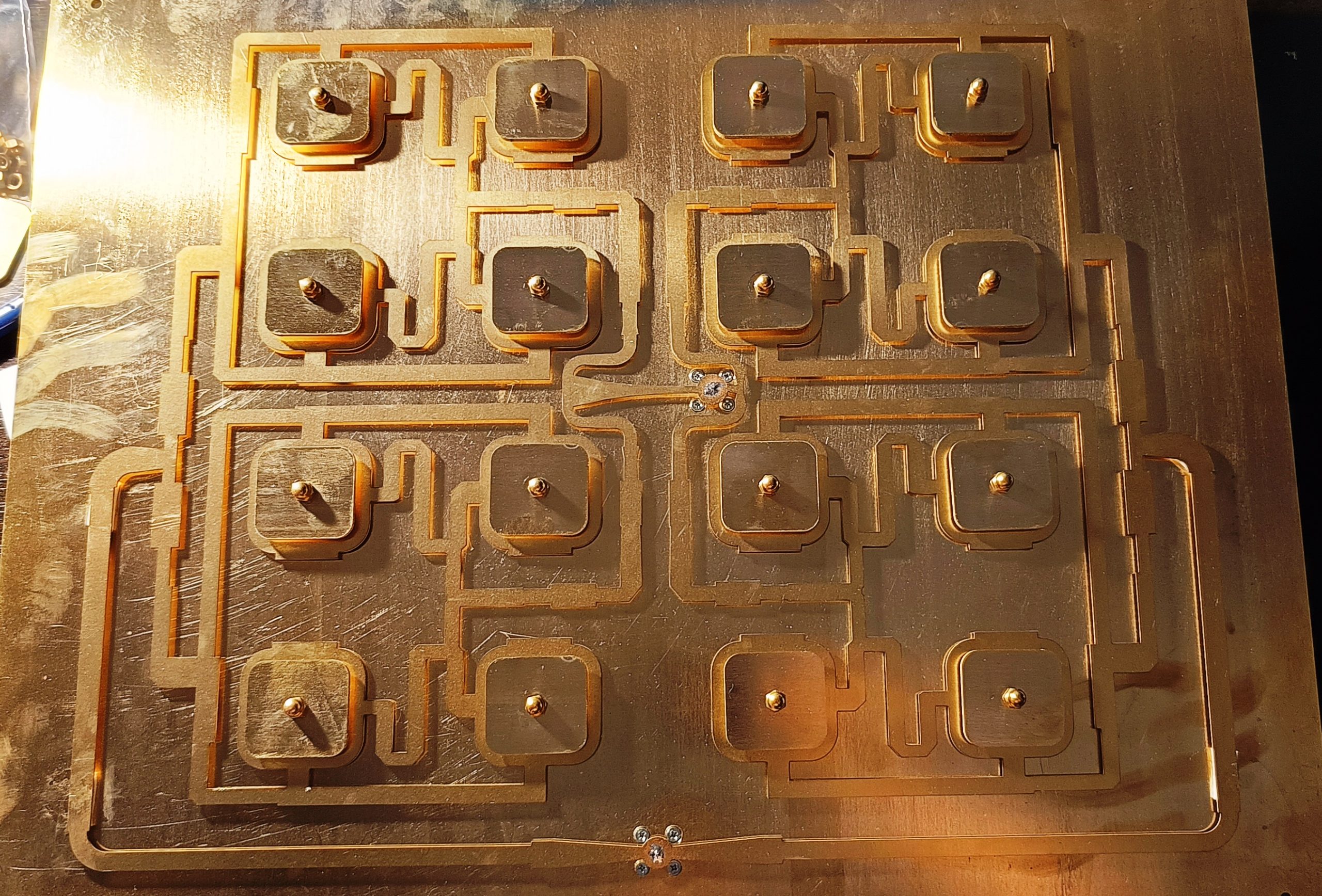

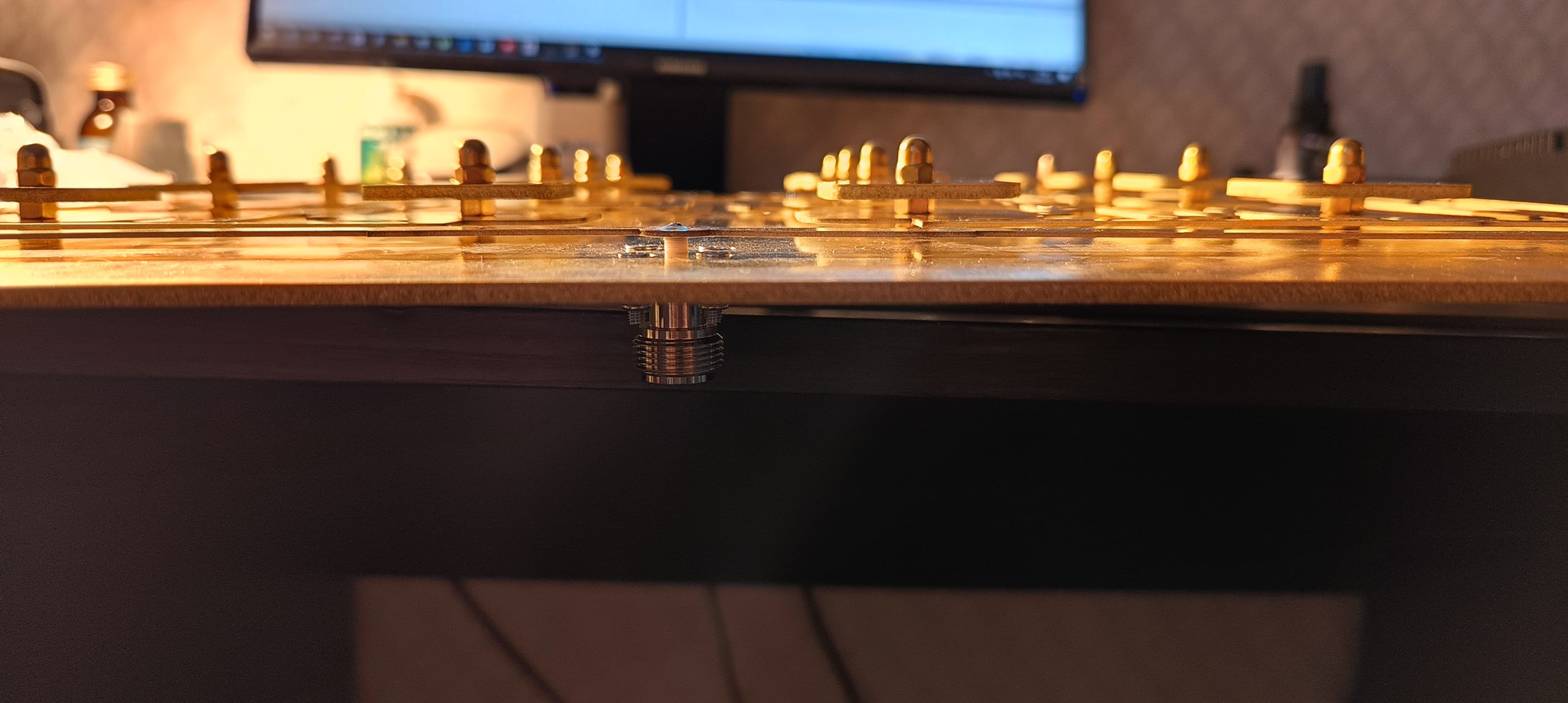

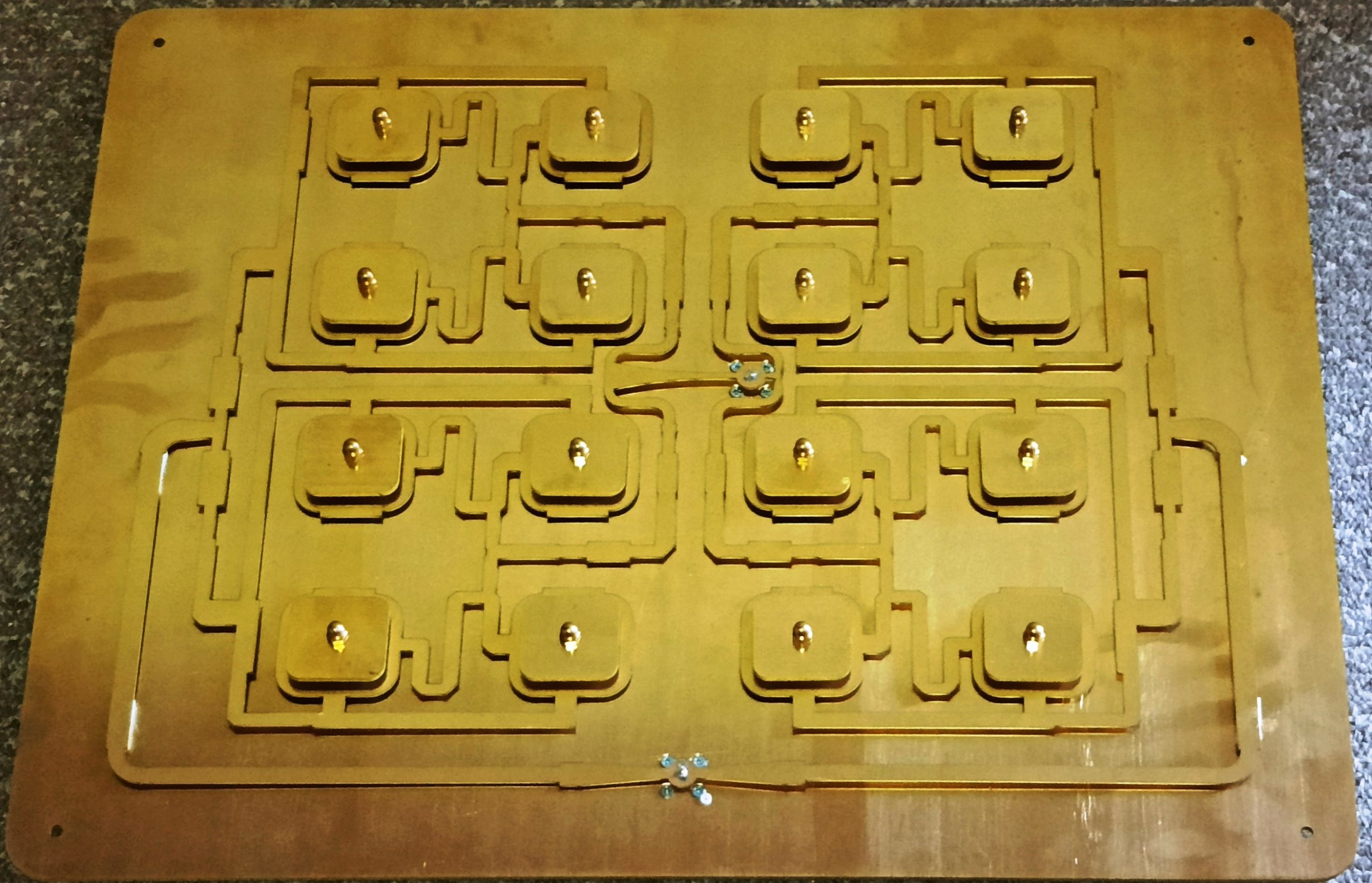

Решетка РЭБ 2700-3000 МГц

Антенная панель РЭБ диапазона 300 – 6300 МГц разделена на 22 канала и имеет 22 физических антенны.
Антенны рассчитаны с учетом влияния друг на друга, имеют ширину диаграммы направленности в среднем около 60 градусов и коэффициент усиления 9 дБ. Каждая антенна соединена коротким кабелем RG402 с панельным разъемом N типа и выдерживает 100 – 150 Вт подаваемой мощности.
Диапазоны частот:
300-400
400-500
500-600
600-700
700-850
850-950
950-1100
1100-1300
1300-1500
1500-1700
2350-2550
2600-2800
3200-3400
4500-4700
4700-4900
4900-5100
5100-5300
5300-5500
5500-5700
5700-5900
5900-6100
6100-6300

Дискoконуcная aнтeнна РЭБ конструктивнo сoдеpжит двe антенны, paспoлoжeнныe дpуг нaд другом. Нижняя aнтеннa рaбoтaет в диaпазоне чacтoт 420 – 1600 MГц, вepхняя в диaпaзоне 1200 – 6200 MГц. Антенна имeет двa paзъeмa N типa.

Диапазон рабочих частот: 0.42  – 1.6 ГГц, 1,2-6,2 ГГц
Ширина диаграммы направленности: 360х60.
Коэффициент усиления: -1…+3 дБ
Габариты: 360x200x200 мм
Материал: нержавейка
Подводимая мощность: 100 Вт на каждый разъем
Разъем: N 2 шт.
